Artikeltype
Bevestiging
Uitvoering
Isolatieanker
Diameter
8 mm
Boordiameter
14 mm
Lengte
120 mm
Oppervlakte/kleur
Gegalvaniseerd
Inhoud
2 stuks
Toepassingsgebied
Beton, baksteen, holle baksteen met dichte structuur, cellenbeton, isolatieplaten (piepschuimplaten, polyurethaan, hardschuimplaten, enz.)
Toepassingsgebied
Buiten, binnen
Materiaal
Kunststof, Staal
Min. boorgatdiepte:
90 mm
Min. verankeringsdiepte:
70 mm
Aandrijftechniek
TX
Schroefdraadtype
Metrische draad
Schroefdraadtype
Volledige draad

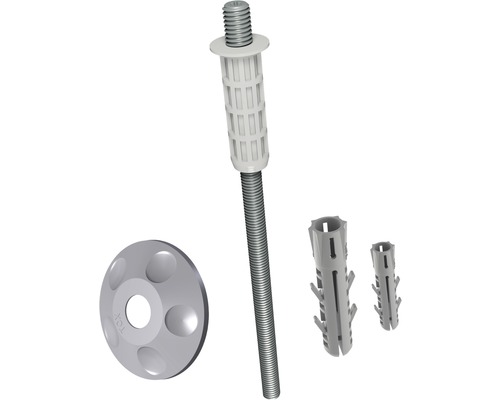

Set bestaande uit
2 x Iso-afstandsstuk, 2 x draadstang M8, bevestigingsschroefdraad M6/M10, 2 x Barracuda-spreidanker 14/70 mm, 2 x Barracuda-spreidanker 5/25 mm, 2 x Flexi-dop M10
Verwerking en montage
Zaag de draadstang op de gewenste lengte. Boor een gat met een diameter van 14 mm in het bouwmateriaal (gatdiepte 90 mm + ETICS). Maak het gat schoon. Schroef de Barracuda 14/70 met maximaal twee slagen op de draadstang. Draai de voorgemonteerde Thermo Proof Mini in het gat totdat de Iso-Spacer gelijk ligt met de buitenmuur. Draai deze volledig vast totdat de kraag van de Iso-Spacer gelijk ligt met het stucwerk. Voor montage op de afvoerbuis: bevestig de TOX Flexi Cap-afdekking en monteer de buisklem. Voor montage met een M6-schroef: draai de montagestelschroef los. Bevestig de bevestiging met een M6-schroef. Voor montage met een klemschroef van 3-5 mm: draai de montagestelschroef los. Draai de Barracuda 6/25 in de Iso-Spacer. Bevestiging van het onderdeel met een schroef Ø3.0-5.0.
EAN
4049563030068
Beschrijving
De Thermo Proof Mini is geschikt voor zachte isolatiematerialen zoals steenwol, voor isolatiediktes van 50-200 mm, variabele aansluitmogelijkheden (M10 buitendraad, M6 binnendraad of schroeven met Ø 3,5 mm), geen koudebrug, geen drukbelasting op de gevel en slanke kopgeometrie voor verborgen bevestigingen.
