Artikeltype
Bevestiging
Uitvoering
Zware bevestiging
Diameter
8 mm
Boordiameter
14 mm
Lengte
120 mm
Oppervlakte/kleur
Elektrolytisch verzinkt
Inhoud
2 stuks
Toepassingsgebied
Beton, massieve baksteen met dichte structuur, baksteen, cellenbeton, isolatieplaten (polystyreenplaten, polyurethaan, hardschuimplaten, enz.)
Toepassingsgebied
Buiten, binnen
Materiaal
Kunststof, Staal
Min. boorgatdiepte:
90 mm
Min. verankeringsdiepte:
70 mm
Aandrijf
TX
Schroefdraadtype
Metrische draad
Schroefdraadtype
Volledige draad
Set bestaande uit
2x Iso-afstandshouder, 2x draadstang M8x120 mm, 1x bevestigingsdraadbout M6/M10, 2x spreidanker Barracuda 14x70 mm, 2x spreidanker Barracuda 5x25 mm, 2x Flexi Cap M10
Verwerking en montage
Knip de draadstang op de gewenste lengte. Boor een gat met een diameter van 14 mm in het bouwmateriaal (gatdiepte 90 mm + ETICS). Maak het gat schoon. Schroef de Barracuda 14/70 met maximaal twee slagen op de draadstang. Draai de voorgemonteerde Thermo Proof Mini in het gat totdat de Iso-Spacer gelijk ligt met de buitenmuur. Draai deze volledig aan totdat de kraag van de Iso-Spacer gelijk ligt met het pleisterwerk. Voor montage op de regenpijp: bevestig de TOX Flexi Cap-afdekking en monteer de buisklem. Voor montage met een M6-schroef: draai de montagestelschroef los. Bevestig de bevestiging met een M6-schroef. Voor montage met een klemschroef van 3-5 mm: draai de montagestelschroef los. Draai de Barracuda 6/25 in de Iso-Spacer. Bevestiging van het onderdeel met een schroef Ø3.0-5.0.
EAN
4049563030051
Beschrijving

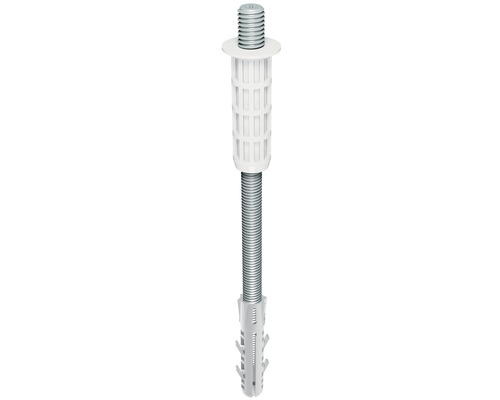

De Thermo Proof Mini is geschikt voor zachte isolatiematerialen zoals steenwol, voor isolatiediktes van 50-120 mm, variabele aansluitmogelijkheden (M10 buitendraad, M6 binnendraad of schroeven met Ø 3,5 mm), geen koudebrug, geen drukbelasting op de gevel en slanke kopgeometrie voor verborgen bevestigingen.
Productveiligheid
Verantwoordelijk voor de productveiligheid:
Zie informatie van de fabrikant
.
