Artikeltype
Anker
Uitvoering
Zware bevestigingsmiddelen
DIN / EN / ISO
DIN 13
Boordiameter
10 mm
Lengte
30 mm
Oppervlakte/kleur
Elektrolytisch verzinkt
Inhoud
1 stuk
Toepassingsgebied
Beton
Toepassingsgebied
Binnen
Materiaal
Staal
Schroefdraadtype
Metrische draad
Schroefdraad type
Binnendraad
Opmerking
Draadlengte: 13 mm, min. inschroefdiepte: 9 mm, boorgatverankeringsdiepte: 30 mm, aanhaalmoment 8 Nm, geschikt expansiegereedschap: E-SW M 8 / 8229427
Verwerking en montage

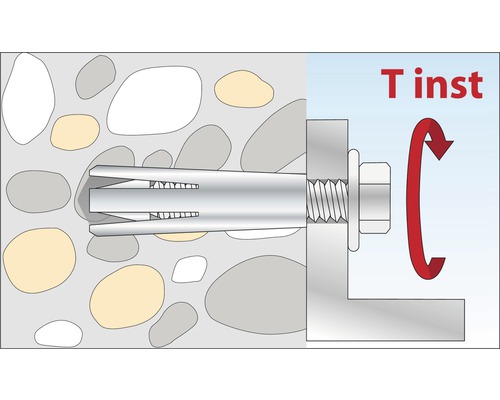

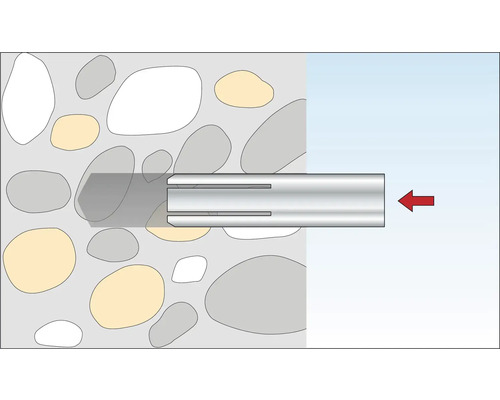

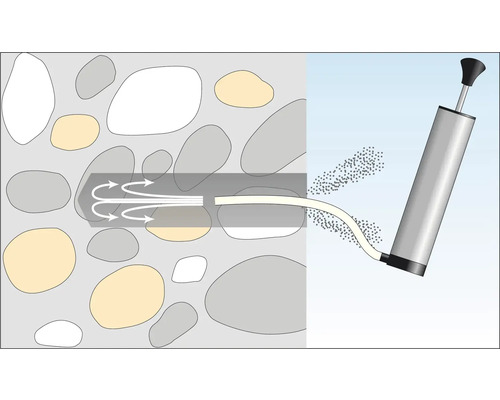

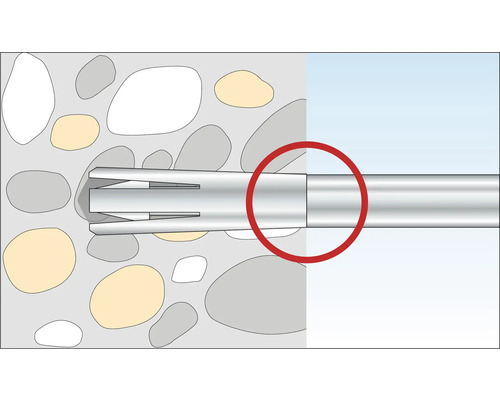

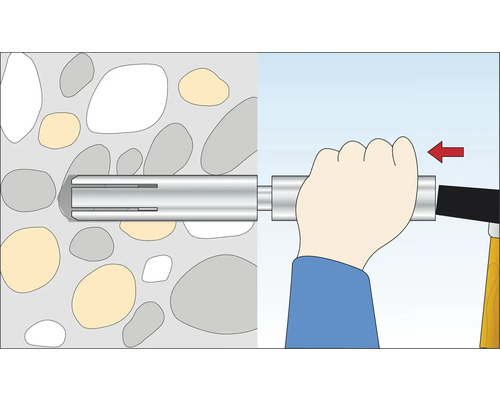

De boorgatdiepte moet nauwkeurig worden aangehouden. De schroeflengte moet worden bepaald aan de hand van de minimale inschroefdiepte en de dikte van het bevestigingselement. Het inslaganker van verzinkt staal mag alleen in droge ruimtes worden gebruikt. Het inslaganker van roestvrij staal A4 mag worden gebruikt in droge binnenruimtes, vochtige buitenruimtes, inclusief industriële atmosferen en kustgebieden. Let op het aanhaalmoment voor het bevestigen van het object (zie goedkeuring). Voor verdere technische gegevens, zie de Europese technische goedkeuringen ETA-05/0139 en ETA-08/0345. De goedkeuring is alleen gegarandeerd als het anker wordt geïnstalleerd met het bijbehorende expansiegereedschap E-SW. De bevestigingsschroef of draadstang moet minimaal voldoen aan sterkteklasse 4.6. Voorgepositioneerde montage.
Afmeting
M8 x 30 mm
AKN (Artikelkortnummer)
1YMK
EAN
4000909126647
Omschrijving
Inslaganker met geïntegreerd spreidsegment, goedgekeurd door de bouwtoezichthouder (goedkeuring is alleen gegarandeerd indien het anker wordt geïnstalleerd met het bijbehorende spreidgereedschap E-SW). Voor het bevestigen van roosters, kabelgoten, beugels, enz. Te gebruiken als meervoudig bevestigingspunt voor niet-dragende systemen in beton. Productveiligheid: Verantwoordelijk voor de productveiligheid: Zie informatie van de fabrikant.
