Artikeltype
Generator
Tankinhoud
12 l
Aantal 230 V-stopcontacten
2 stuks
Geluidsvermogensniveau (Lwa)
91 dB (A)
Geluidsdrukniveau (7 m)
66 dB (A)
Beschermingsklasse
IP 23 M
Gewicht
46 kg
EAN
4260405365784
Beschrijving
Bijzondere kenmerken
Voor individuele elektrische apparaten of voor de stroomvoorziening in huis

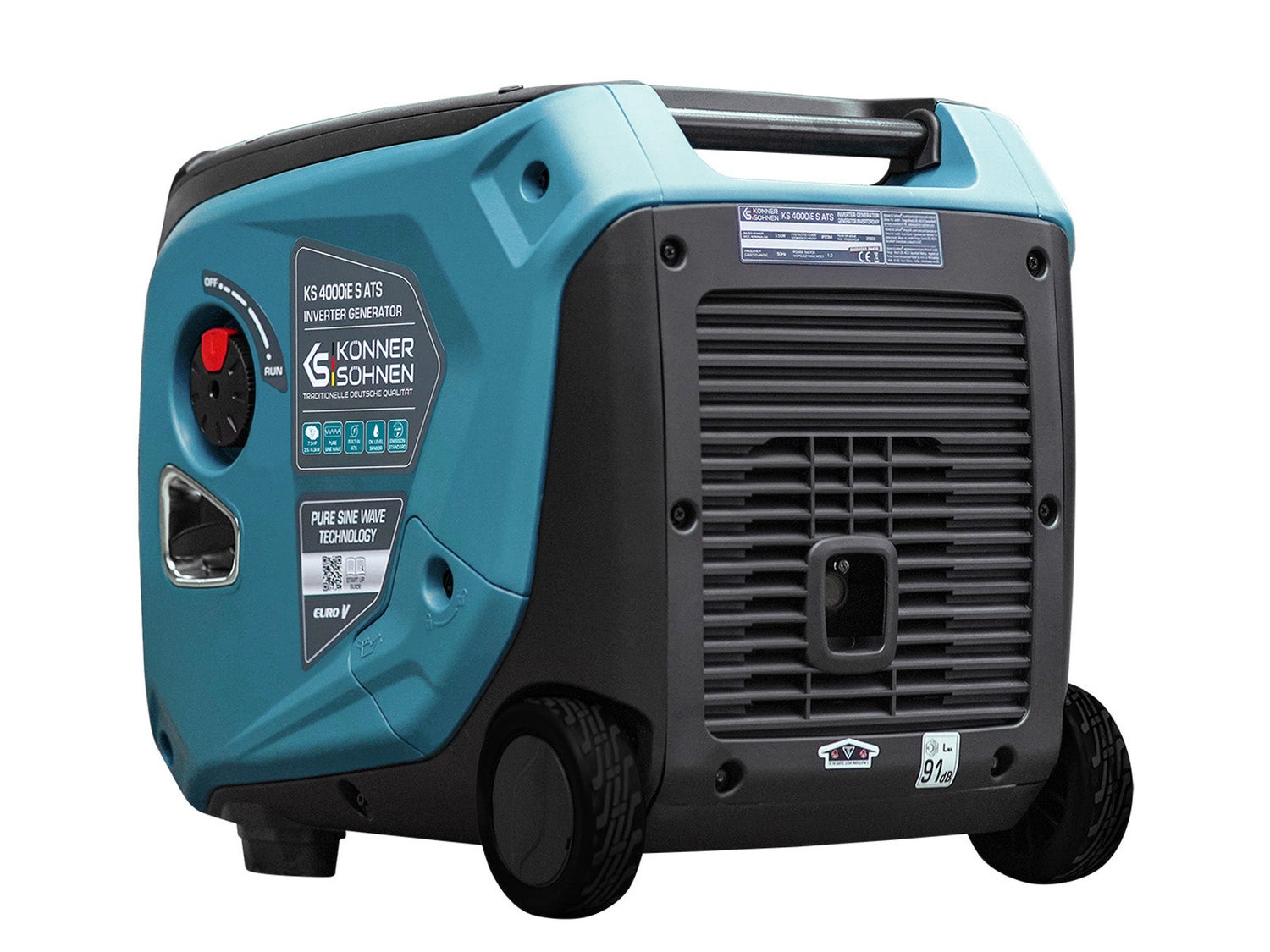

De KS De 4000iE S ATS invertergenerator heeft een ingebouwde ATS-unit en kan zowel handmatig als automatisch worden bediend.
De draaischakelaar OFF-RUN aan de rechterkant van de generator combineert de brandstofklep, de schakelaar voor de interne 12V-voeding en de contactschakelaar. Wanneer de generator niet in gebruik is, moet deze in de UIT-stand blijven staan om te voorkomen dat de ingebouwde lithiumbatterij ontlaadt. De generator wordt geleverd met een losgekoppelde accu. Deze moet tijdens de eerste keer opstarten onder de linker zijklep worden aangesloten. De accu wordt opgeladen door de interne laadmodule zodra de generator draait of er 230V-spanning op de NETVOEDINGSINGANG wordt gezet (ongeacht de stand van de draaischakelaar).
De 230V-aansluiting van de NETVOEDINGSINGANG wordt bewaakt zodra de draaischakelaar op RUN staat en de ATS-schakelaar op ON. Als de 230V-voeding op de NETVOEDINGSINGANG uitvalt, start de ATS-controller de generator en schakelt de 230V-uitgangsaansluitingen over naar de invertermodule. De KS 4000iE S ATS heeft twee 230V-stopcontacten, die afhankelijk van de generatorversie verschillend bedraad zijn. Voor individuele elektrische apparaten of voor de stroomvoorziening van het huis. Het rechter 230V-stopcontact is actief wanneer de netspanningsingang (MAINS INPUT) en de generator actief zijn. Wanneer de netspanningsingang (MAINS INPUT) actief is, gebruikt het rechter 230V-stopcontact hetzelfde systeem (IT, TN, TT) als de netspanningsingang. In TT- en TN-systemen moet de generator geaard worden met een koperen kabel van 6-10 mm² (afhankelijk van de lokale regelgeving) door de aardingsschroef aan te sluiten op dezelfde aardingsrail als waarop de 230V-netspanningsbron geaard is. Het linker stopcontact is verbonden met de uitgang van de omvormermodule om de nulleider te geleiden en is alleen actief wanneer de generator actief is. Hierdoor kan de generator indien nodig in een TN-systeem worden gebruikt. De omvormermodule beschikt over een ingebouwde elektronische overbelastings- en kortsluitbeveiliging, waarmee het linker 230V-stopcontact wordt beveiligd. Het linkerstopcontact, dat alleen actief is wanneer de generator draait, maakt gebruik mogelijk in systemen waar 230V niet altijd nodig is, maar alleen bij een stroomuitval. De MAINS INPUT kan de netspanning bewaken.
Met deze versie is ook een automatische noodstroomvoorziening voor een woning, kantoor, enz. mogelijk.
Het nominale vermogen van de generator bedraagt 3,5 kW en kan ook via een van de twee 230V-stopcontacten worden afgenomen.
Wilt u alleen afzonderlijke elektrische apparaten in de automatische modus van stroom voorzien, die ook in een IT-systeem zonder geaarde nulleider kunnen worden gebruikt, dan raden wij versie 1 van de KS 4000iE S ATS-generator aan.
Disclaimer:
Deze handleiding dient slechts als aanbeveling; Het is illustratief en moet tijdens de installatie worden aangepast aan de exacte omstandigheden ter plaatse. De installatie zelf dient te worden uitgevoerd door een gecertificeerde elektricien, in overeenstemming met alle toepasselijke lokale normen en voorschriften. Wij aanvaarden geen enkele verantwoordelijkheid voor foutieve installaties en de gevolgen daarvan.
ZUIVERE SINUS
De ingebouwde invertermodule met microprocessorregeling beheert de functies van de generator en produceert een stabiele sinusspanning van 230 V 50 Hz, die zelfs geschikt is voor gevoelige elektrische apparaten.
ROBUUSTE MOTOR
De betrouwbare K&S-motor wordt gekenmerkt door een verhoogde slijtvastheid, een duurzame en stabiele werking en voldoet aan alle Europese kwaliteitsnormen, waaronder de nieuwste EURO V-emissienorm.
ECO-MODUS
De ECO-modus verlaagt het brandstofverbruik bij lage belastingen tot 50% door lagere motortoerentallen.
ATS-EENHEID
De generator is uitgerust met een interne ATS-eenheid. De ATS-unit bewaakt de spanning van de hoofdstroombron, start de generator bij een stroomstoring en schakelt de aan de generator geleverde belasting om. Wanneer de hoofdstroomvoorziening terugkeert, schakelt de ATS hiernaar terug en stopt de generator.
ERGONOMISCH BEDIENINGSPANEEL

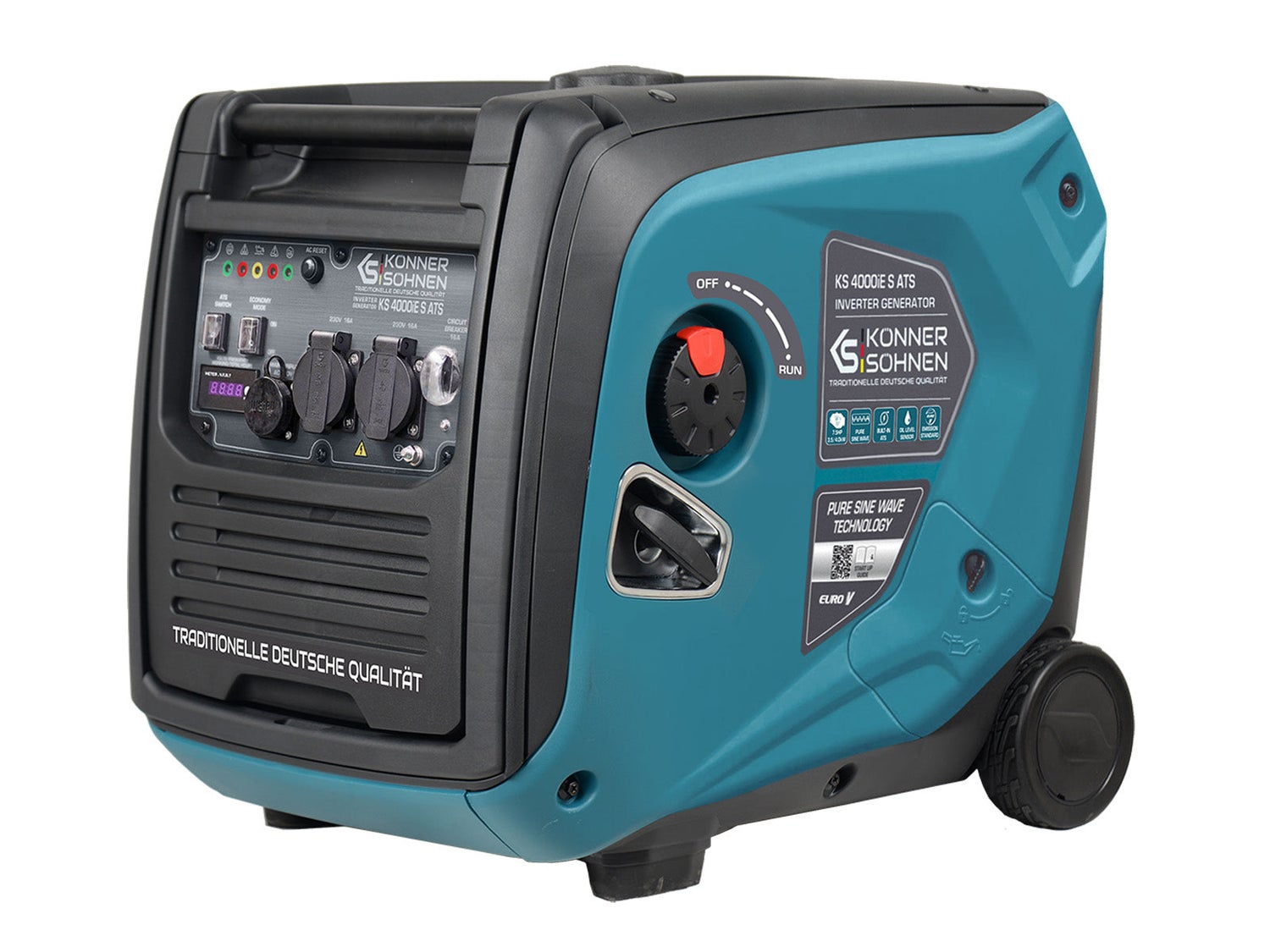

Het ergonomische bedieningspaneel is voorzien van een led-display, een ECO-modusschakelaar en een resetknop om de elektronische overbelastingsbeveiliging in de omvormermodule te resetten en de stroomvoorziening te herstellen. De belangrijkste parameters worden beheerd door een microprocessor. De beveiliging tegen een laag oliepeil stopt de generator als het motoroliepeil te laag is.
VERLAAGD GELUIDSNIVEAU
De geluidsdichte behuizing zorgt voor een geluidsniveau van 66 dB Lpa op 7 m, waardoor de unit eenvoudig te bedienen en gemakkelijk te vervoeren is. Hij is uitgerust met een transportkit voor eenvoudige verplaatsing.
ALTERNATOR MET 100% KOPEREN WIKKELING
De hoogwaardige borstelloze dynamo met permanente magneten en 100% koperen wikkelingen is bestand tegen hoge belastingen en garandeert zo een duurzame en betrouwbare werking van de generator.
TRANSPORTKIT
De invertergeneratoren van Könner & Söhnen zijn uitgerust met een transportkit voor eenvoudig transport. Twee wielen en een handgreep vergemakkelijken het transport voor mobiele toepassingen.
