Variant
Doseersysteem
Toepassingsgebied
Drinkwaterleiding
Serie
Optidos F 3 Module
Artikelnummer fabrikant
70000
Materiaal
Kunststof, metaal
Basiskleur
Blauw
Lengte
150 mm
Breedte
300 mm
Hoogte
400 mm
Informatie over afvoeren
Let op de informatie over afvoeren: www.hornbach.de/entsorgung
AKN (Artikel in het kort) nummer)
9WNS
EAN
4050808700004
Beschrijving

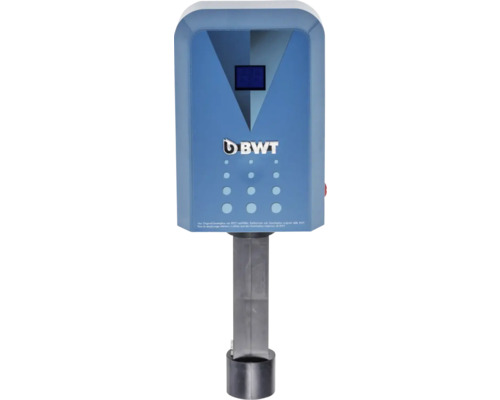

BWT Doseermodule Optidos F 3 DVGW-gekeurd (NW-9111AQ2032)
Voor aansluiting op het HydroModul-systeem of op een verbindingsmodule. Voor het doseren van mineraalcombinaties (doseermiddelen) QUANTOPHOS F volgens DVGW-werkblad W 504.
Ter bescherming tegen kalkaanslag/corrosie.
Dosering afhankelijk van de waterstroomsnelheid uit de 3-liter container.
Compacte eenheid met multi-jet waaier-watermeter en injectiepunt.
Doseereenheid met aandrijfmotor en besturingselektronica (modulaire opbouw).
LED's voor werking/doseerfrequentie en containerwissel/storing.
Beveiliging tegen drooglopen en overdosering met optische/akoestische waarschuwing. Signalering
Instelbare doseerhoeveelheid.
Aansluiting met aansluitmodule maat 1 (DN 20 of DN 25) in horizontale en verticale leidingen.
Technische gegevens:
Nominale aansluitmaat (3/4-1) DN 20-25
Werkbereik 0,03-3,5 m³/h
Continu debiet: 50% van het maximale debiet
Drukverlies bij max. debiet: 0,8 bar
Nominale druk (PN) 10,0 bar
Doseerinterval 0,53 l
Doseerhoeveelheid (fabrieksinstelling) 100 cm³/m³
Water-/omgevingstemperatuur max. 30/40 °C
Netaansluiting 230 V/50 Hz
Aansluitvermogen 12 V/0,007 kW
Beschermingsklasse IP 41
Maximaal toegestane spanningspieken 1 kV
Lengte 150 mm, breedte 300 mm, hoogte 400 mm
Afstand van buismidden tot voorkant apparaat 317 mm
Minimale inbouwhoogte voor het wisselen van medicijncontainers 560 mm
Bedrijfsgewicht ca. 8 kg
