Artikeltype
Regelaar
Toepassingsgebied
Verwarmingssysteem
Ruimtes
Bijkeuken, stookruimte, kelder
Breedte x Lengte x Hoogte
470 mm x 920 mm x 730 mm
Toepassingsgebied
Binnen
AKN (Artikelkortnummer)
1C2X
EAN
4036705114915
Beschrijving

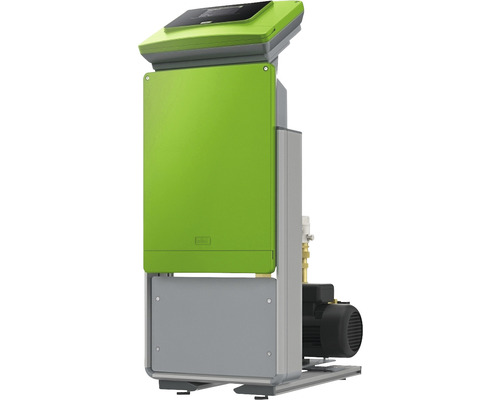

Reflex Variomat VS-regeleenheid,
Hydrauliek- en regelmodule voor drukbehoud, ontgassing en bijvullen in gesloten verwarmings- en koelwatercircuits.
Communicatie-elektronica bestaande uit:
- 4,3" resistief kleurentouchscreen
- twee RS485-interfaces als data- en communicatie-interfaces
- seriële TTL-interface met twee klemmenblokken voor het aansluiten van twee I/O-printplaten,
- potentiaalvrije uitgang voor het doorsturen van het verzamelbericht,
- twee galvanisch gescheiden analoge uitgangen voor de systeemdruk en het waterniveau in de tank,
- telkens een slot voor een Bluetooth-module, KNX-busmodule, HMS-netwerkmodule, SD-kaart (bijv. voor het uitlezen van gegevens, software-updates, enz.),
- ingang voor het evalueren van contactwatermeters.
De vermogenselektronica is eveneens direct op de besturingseenheid gemonteerd in een aparte kunststof schakelkast.
Concreet bestaande uit:
- hoofdschakelaar aan de buitenkant van de behuizing,
- softstart- en stopregeling van de pomp
-Kabelmanagement voor externe aansluitingen
-Montageplaats voor optionele modules
Control Touch is een volautomatische en vrij configureerbare microprocessorbesturing met touchbediening, realtimeklok, gedifferentieerd fout- en parametergeheugen, gecombineerde grafische en tekstuele weergave van de systeemdruk, het vulniveau van het vat en alle relevante bedrijfs- en foutmeldingen, een functiediagram, signalering van de actieve bedrijfsmodus, verzamelstoringsmelding, minimaal vulniveau, evenals de functie van de pomp, overloopkogelkraan en bijvulventiel. Drukbehoud binnen de grenzen van +/- 0,2 bar met pompbewaking.
Geoptimaliseerde ontgassing door automatische overloopbeveiliging met cycli voor continu-, interval- en naontgassing. Gecontroleerde bijvulling, automatische onderbreking en foutmelding bij overschrijding van de looptijd en/of het aantal cycli. Verwerking van het signaal van een contactwatermeter voor maximale stroombegrenzing en/of capaciteitsbeoordeling van ionenwisselaars in de bijvulwaterleiding.
Documentatie en bewaking van het gehele systeem met betrekking tot het bovenstaande parameters.
Type: VS 2-1/60
Toegestane bedrijfsoverdruk: 10 bar
Aanspreekdruk zwenkklep, tankzijde: 5 bar
Toegestane bedrijfstemperatuur: >0..70 °C
Maximale bedrijfstemperatuur, generator: 105 °C
Toegestane omgevingstemperatuur: >0..35 °C
po-instelling: tot 4,8 bar
Geluidsniveau: <55 dB(A)
Stroomvoorziening: 230 V, 50 Hz
Systeemaansluiting: 2 x Rp 1
Navulling: Rp 1/2
Diepte x breedte x hoogte (mm): 730 x 470 x 920
Leeggewicht: 36,9 kg
Productveiligheid
Verantwoordelijk voor de productveiligheid:
Zie informatie van de fabrikant
.
