Artikeltype
Regelaar
Toepassingsgebied
Verwarmingssysteem
Ruimtes
Bijkeuken, stookruimte, kelder
Breedte x Lengte x Hoogte
530 mm x 690 mm x 580 mm
Toepassingsgebied
Binnen
AKN (kort artikelnummer)
H4TN
EAN
4036705113543
Beschrijving

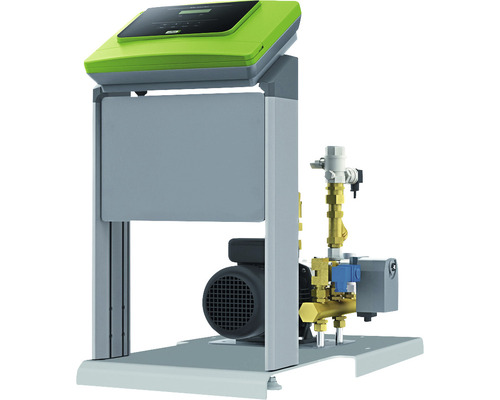

Reflex Variomat VS 1 regelaar, hydrauliek en regelmodule voor drukbehoud, ontgassing en bijvullen in gesloten verwarmings- en koelwatercircuits.
Gebouwd volgens DIN EN 12828 en de eisen van VDI 4708, CE-gemarkeerd, geschikt voor gebruik in geluidsgevoelige gebieden.
Opbouw:
Besturingseenheid bestaande uit een hydraulisch gedeelte en de bedienings- en bedieningseenheid Reflex Control Basic.
Beide zijn ergonomisch en onderhoudsvriendelijk geïntegreerd in een modulair, staand framesysteem van EV 1 geanodiseerde aluminium precisieprofielen.
In het hydraulische gedeelte wordt het drukbehoud bereikt door middel van een centrifugaalpomp van roestvast staal in combinatie met een robuuste, vuilafstotende motorkogelkraan als overloopbeveiliging.
Een vuilvanger vóór het overloopgedeelte ondersteunt de functie ervan verder.
Een veiligheidsventiel dient ter bescherming van de druk van het aangesloten Variomat basisvat VG of VF secundaire vat. De systeemdruk wordt gemeten met een elektronische sensor.
De aansluitingen aan de drukzijde van het systeem zijn uitgevoerd als veiligheidsafsluiters.
Voor een flexibelere hydraulische indeling zijn alle fittingen op een draaibare grondplaat gemonteerd.
De regeleenheid is volledig volgens de VDE-voorschriften bedraad en leidingen gemonteerd, klaar voor aansluiting, met een netsnoer (l=5 m) en een Schuko-stekker.
De Reflex Control Basic-regelaar is geïntegreerd in een robuuste kunststofbehuizing, die zowel de vermogens- als de communicatie-elektronica en het bedieningspaneel met een vuilafstotend membraantoetsenbord bevat.
De Control Basic is een volautomatische, vrij configureerbare microprocessorregelaar met een real-time klok, een geheugen voor differentiële fouten en parameters, een display met twee regels tekst voor de systeemdruk, het vulniveau van het vat en alle relevante bedrijfs- en foutmeldingen, LED-indicatoren voor de bedrijfsmodi en een algemene foutmelding.
Communicatie-elektronica bestaande uit:
- RS 485-interface als data-interface of voor het aansluiten van optionele communicatiecomponenten
- Potentiaalvrije uitgang voor het doorsturen van de verzamelmelding
- Ingang voor het evalueren van een contactwatermeter
Functie:
Drukbehoud binnen de grenzen van +/- 0,2 bar met pompbewaking.
Geoptimaliseerde ontgassing van het systeemwater door volautomatische overloopbeveiliging met cycli voor continu-, interval- en na-ontgassing.
Gecontroleerd bijvullen, automatische onderbreking en foutmelding bij overschrijding van de looptijd en/of het aantal cycli. Verwerking van het signaal van een contactwatermeter voor maximumhoeveelheidsbegrenzing en/of capaciteitsbeoordeling van ionenwisselaars in de bijvulleiding.
Documentatie en besturing van het totale systeem met betrekking tot de bovenstaande parameters.
Type: VS 1
Toegestane bedrijfsoverdruk: 10 bar
Aanspreekdruk zwenkklep, vatzijde: 5 bar
p0-instelling: 2,5 bar
Toegestane bedrijfstemperatuur: >0..70 °C
Toegestane bedrijfstemperatuur generator: 105 °C
Toegestane omgevingstemperatuur: >0..35 °C
Geluidsniveau: <55 dB(A)
Voeding: 230 V, 50 Hz
Systeemaansluiting: 2 x Rp 1
Bijvullen: RP 1/2
Hoogte x breedte x diepte (mm): 580 x 530 x 690
Leeggewicht: 25 kg
